Rohrverbinder Kreuzstück – 4-Wege-Verbinder

Rohrverbinder Kreuzstück: vier Rohre in einem Knoten

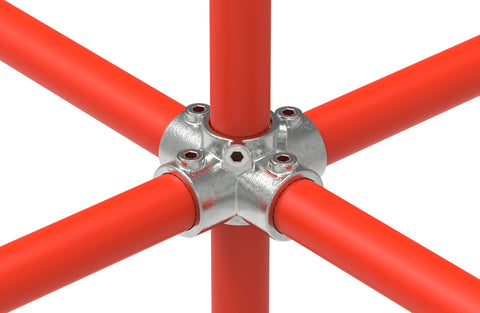

Das Kreuzstück bringt vier Rohre in einem Knotenpunkt zusammen. Im Geländerbau verbindet es Pfosten, Handlauf und Knieleiste in einem einzigen Bauteil – das spart Höhe und sieht aufgeräumter aus als zwei übereinandergesetzte T-Stücke.

Durchgehend, vorgesetzt oder offen

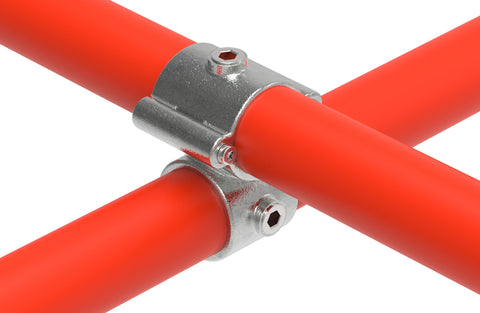

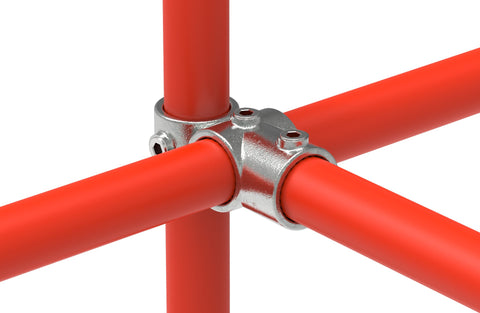

Durchgehende Kreuzstücke (119) führen ein Rohr durch das Bauteil. Vorgesetzte (161) setzen das zweite Rohr davor, was bei Zäunen die durchlaufende Riegelebene ergibt. Offene Kreuzstücke (160) lassen sich nachträglich auf ein bereits montiertes Rohr aufsetzen – die Lösung, wenn ein Feld nachgerüstet wird, ohne die Konstruktion zu zerlegen.

Wo das Kreuzstück sitzt

Im Geländer am Zwischenpfosten, wenn zusätzlich zur Knieleiste ein Handlauf durchläuft. Im Rohrzaun an jedem Pfosten, an dem die Riegel vorbeilaufen. Im Regal- und Möbelbau als Kreuzungspunkt zweier Ebenen.

Material und Prüfung

Temperguss ASTM A197, mindestens 2,5 mm Wanddicke, feuerverzinkt nach ASTM A153 plus Elektrogalvanisierung. Edelstahl-Schneidschraube V2A liegt bei, Anzugsmoment 40 Nm. TÜV Rheinland bauartgeprüft (Prüfbericht Nr. 17704961 001), Sicherheitsfaktor 2,0, nicht für den Gerüstbau zugelassen.

Größen

Ø 21,3 bis 60,3 mm (1/2" bis 2"). Welche Größe Ihr Rohr hat, klärt die Größentabelle Zoll/Millimeter.

Häufige Fragen

Kreuzstück oder zwei T-Stücke?
Das Kreuzstück, wenn beide Rohre auf derselben Höhe kreuzen. Zwei T-Stücke, wenn zwischen den Ebenen Abstand bleiben soll.

Kann ich ein Kreuzstück nachträglich montieren?
Ja, mit der offenen Ausführung (160). Sie wird auf das bestehende Rohr gesetzt und verschraubt.

Gibt es Kreuzstücke für zwei Rohrgrößen?
Ja, als reduzierte Ausführung mit zwei Durchmessern in der Artikelnummer.
