Rohrverbinder Kreuz-T-Stück kombiniert für Rohr Ø 26,9 mm (¾") – Temperguss feuerverzinkt
Der Rohrverbinder Kreuz-T-Stück kombiniert 165A27 ist für Stahlrohre mit 26,9 mm Außendurchmesser gemacht – das entspricht ¾" bzw. DN 20. Befestigt wird er mit Edelstahl-Klemmschrauben direkt auf dem Rohr – ganz ohne Schweißen.
Passendes verzinktes Stahlrohr Ø 26,9 mm schneiden wir auf Wunsch millimetergenau zu: Rohr Ø 26,9 mm – Zuschnitt nach Maß.
Diesen Verbinder gibt es auch für andere Rohrgrößen: Ø 33,7 mm (165B34) · Ø 42,4 mm (165C42) · Ø 48,3 mm (165D48).

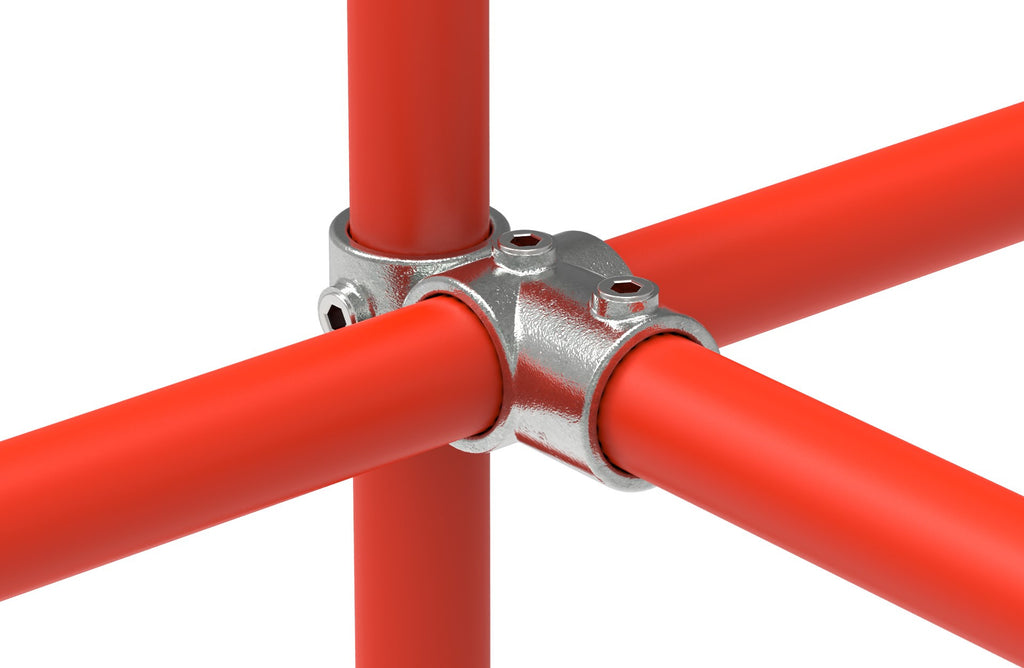

Kreuz-T-Stück kombiniert
T-Stück zum Anschluss an senkrechte Pfosten. Rohre können nicht innerhalb des Artikels verbunden werden.
| Artikelnummer | Durchmesser Rohr | Gewicht (in kg) | Maß a in Zeichnung (in mm) | Maß b in Zeichnung (in mm) |
| 165B34 | Für Ø 33,7 mm 1" | 0,45 | 46 | 40 |
| 165C42 | Für Ø 42,4 mm 1 ¼" | 0,64 | 60 | 49 |
| 165D48 | Für Ø 48,3 mm 1 ½" | 0,83 | 68 | 55 |
| 165E60 | Für Ø 60,3 mm 2" | 1,33 | 84 | 68 |
Technische Daten
| Artikelnummer | 165A27 |
| Für Rohr-Außendurchmesser | Ø 26,9 mm |
| Werkstoff | Temperguss nach ASTM A197 |
| Oberfläche | feuerverzinkt nach ASTM A153, zusätzlich elektrogalvanisiert |
| Mindestwanddicke | 2,5 mm |
| Zulässiges Biegemoment | 0,7 kNm |
| Zulässige Demontagekraft | 9,9 kN |
| Klemmschraube | Edelstahl-Schneidschraube 1/4", Anzugsmoment 40 Nm |
| Sicherheitsfaktor | 2,0 |
| Prüfung | TÜV Rheinland bauartgeprüft, Prüfbericht Nr. 17704961 001 |
Montage
Rohr in den Verbinder stecken, ausrichten und die beiliegende Edelstahl-Schneidschraube mit dem angegebenen Anzugsmoment festziehen. Die Schraube schneidet sich selbst ins Rohr – kein Vorbohren, kein Gewindeschneiden, kein Schweißen. Als Werkzeug genügt ein Innensechskantschlüssel.
Hinweis: Bei dynamischer Belastung den festen Sitz der Schraubverbindungen in regelmäßigen Abständen prüfen und nachziehen. Nicht für den Einsatz im Gerüstbau geeignet.
