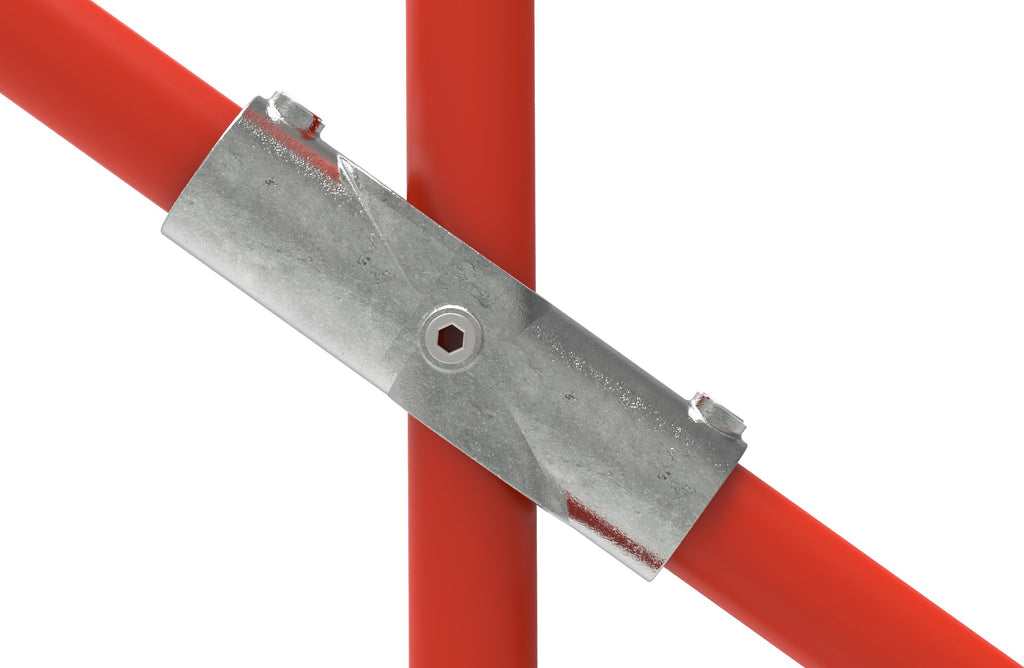

Rohrverbinder | Kreuzstück 30°-45°
Kreuzstück für Verbindungen, die nicht rechtwinklig verlaufen – der Winkel ist zwischen 30 und 45° einstellbar.
| Artikelnummer | Durchmesser Rohr | Gewicht (in kg) | Maß a in Zeichnung (in mm) |
| 126C42 | Ø 42,4 mm 1 1/4" | 0,90 | 190 |
Dieser Artikel zeichnet sich durch eine einfache und stabile Verarbeitung aus. Universell einsetzbar für vielfältige Anwendungen!
Nicht der richtige Rohrverbinder?
Kein Problem, wir können diese Art von Verbindern in vielfältigen Formen liefern. Gerne helfen wir Ihnen am Telefon.
Technische Daten
| Artikelnummer | 126C42 |
| Für Rohr-Außendurchmesser | Ø 42,4 mm |
| Werkstoff | Temperguss nach ASTM A197 |
| Oberfläche | feuerverzinkt nach ASTM A153, zusätzlich elektrogalvanisiert |
| Mindestwanddicke | 2,5 mm |
| Zulässiges Biegemoment | 0,8 kNm |
| Zulässige Demontagekraft | 5,2 kN |
| Klemmschraube | Edelstahl-Schneidschraube 3/8", Anzugsmoment 40 Nm |
| Sicherheitsfaktor | 2,0 |
| Prüfung | TÜV Rheinland bauartgeprüft, Prüfbericht Nr. 17704961 001 |
| Gewicht | 0,90 kg |
Montage
Rohr in den Verbinder stecken, ausrichten und die beiliegende Edelstahl-Schneidschraube mit dem angegebenen Anzugsmoment festziehen. Die Schraube schneidet sich selbst ins Rohr – kein Vorbohren, kein Gewindeschneiden, kein Schweißen. Als Werkzeug genügt ein Innensechskantschlüssel.
Hinweis: Bei dynamischer Belastung den festen Sitz der Schraubverbindungen in regelmäßigen Abständen prüfen und nachziehen. Nicht für den Einsatz im Gerüstbau geeignet.
Downloads
Technische Unterlagen zu diesem Artikel:
DXF, DWG, IGES und Parasolid stellen wir auf Anfrage bereit – schreiben Sie an info@fenau.eu unter Angabe der Artikelnummer.
