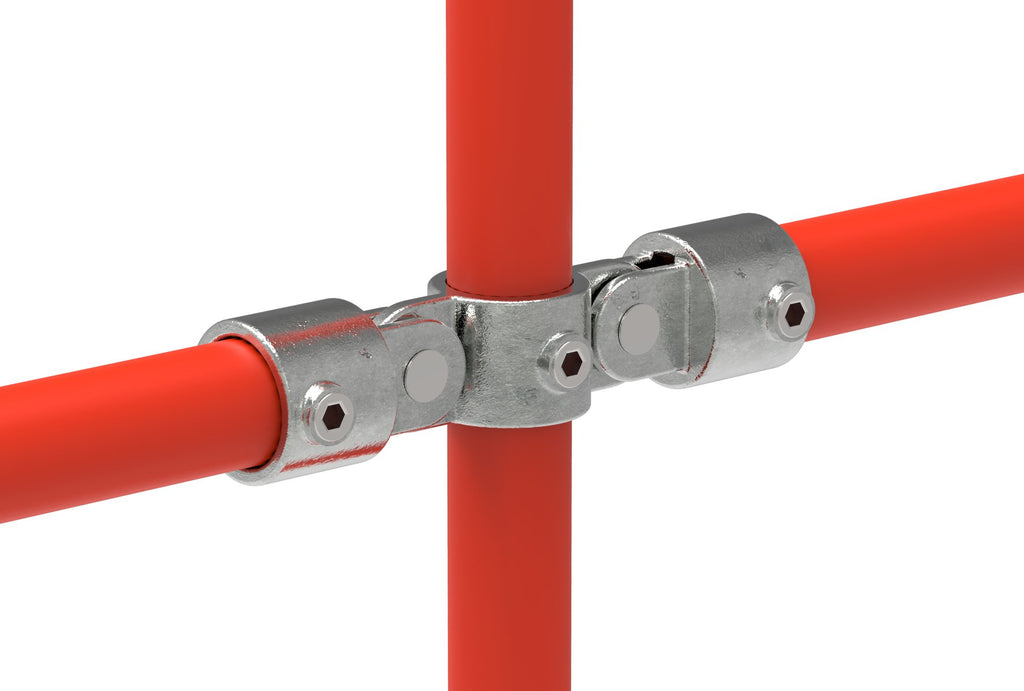

Gelenkstück doppelt
Dieses Gelenkstück wird für verstellbare Befestigungen von Rohrabgängen des Pfostens verwendet. Die Artikel 173F und 167M sind die Einzelbestandteile dieses Artikels.
| Artikelnummer | Durchmesser Rohr | Gewicht (in kg) | Maß a in Zeichnung (in mm) | Maß b in Zeichnung (in mm) |
| 167A27 | Ø 26,9 mm ¾" | 0,67 | 76 | 59 |
| 167B34 | Ø 33,7 mm 1" | 1,04 | 86 | 61 |
| 167C42 | Ø 42,4 mm 1 ¼" | 1,30 | 95 | 69 |
| 167D48 | Ø 48,3 mm 1 ½" | 1,50 | 100 | 77 |
Dieser Artikel zeichnet sich durch eine einfache und stabile Verarbeitung aus. Universell einsatzbar für vielfältige Anwendungen!
Nicht der richtige Rohrverbinder?
Kein Problem, wir können diese Art von Verbindern in vielfältigen Formen liefern. Gerne helfen wir Ihnen am Telefon.
Technische Daten
| Artikelnummer | 167B34 |
| Für Rohr-Außendurchmesser | Ø 33,7 mm |
| Werkstoff | Temperguss nach ASTM A197 |
| Oberfläche | feuerverzinkt nach ASTM A153, zusätzlich elektrogalvanisiert |
| Mindestwanddicke | 2,5 mm |
| Zulässiges Biegemoment | 0,6 kNm |
| Zulässige Demontagekraft | 8,3 kN |
| Klemmschraube | Edelstahl-Schneidschraube 1/4", Anzugsmoment 40 Nm |
| Sicherheitsfaktor | 2,0 |
| Prüfung | TÜV Rheinland bauartgeprüft, Prüfbericht Nr. 17704961 001 |
Montage
Rohr in den Verbinder stecken, ausrichten und die beiliegende Edelstahl-Schneidschraube mit dem angegebenen Anzugsmoment festziehen. Die Schraube schneidet sich selbst ins Rohr – kein Vorbohren, kein Gewindeschneiden, kein Schweißen. Als Werkzeug genügt ein Innensechskantschlüssel.
Hinweis: Bei dynamischer Belastung den festen Sitz der Schraubverbindungen in regelmäßigen Abständen prüfen und nachziehen. Nicht für den Einsatz im Gerüstbau geeignet.
Produktsicherheit und Hersteller
Hersteller und verantwortliche Person in der EU
FeNau GmbHVeit-Stoß-Str. 20
90579 Langenzenn
Deutschland
Passend zu Ø 33,7 mm · Temperguss verzinkt
