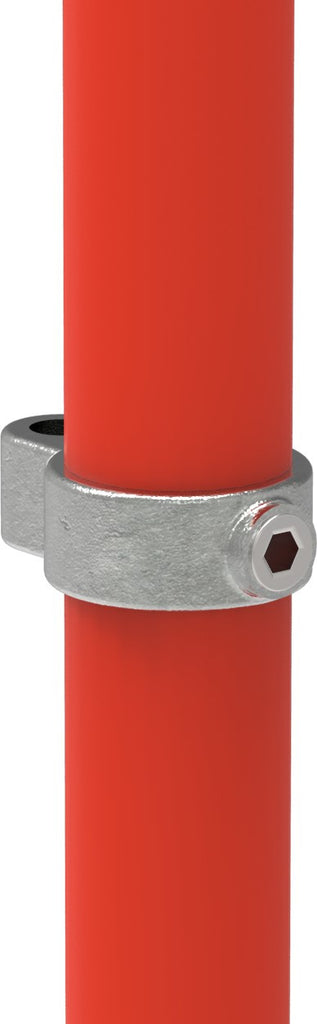

Rohrverbinder Stellringauge für Rohr Ø 26,9 mm (¾") – Temperguss feuerverzinkt
Der Rohrverbinder Stellringauge 138A27 ist für Stahlrohre mit 26,9 mm Außendurchmesser gemacht – das entspricht ¾" bzw. DN 20. Befestigt wird er mit Edelstahl-Klemmschrauben direkt auf dem Rohr – ganz ohne Schweißen.
Passendes verzinktes Stahlrohr Ø 26,9 mm schneiden wir auf Wunsch millimetergenau zu: Rohr Ø 26,9 mm – Zuschnitt nach Maß.
Diesen Verbinder gibt es auch für andere Rohrgrößen: Ø 33,7 mm (138B34) · Ø 42,4 mm (138C42) · Ø 48,3 mm (138D48).
Stellringauge
Dieser Artikel fungiert als Tor- und Türscharnier und wird mit Artikel Typ 140 für Tordrehbefestigung verwendet.
| Artikelnummer | Durchmesser Rohr | Gewicht (in kg) | Maß a in Zeichnung (in mm) | Maß b in Zeichnung (in mm) | Maß c in Zeichnung (in mm) |
| 138A27 | Ø 26,9 mm ¾" | 0,16 | 30 | 25 | 14 |
| 138B34 | Ø 33,7 mm 1" | 0,18 | 33 | 25 | 14 |
| 138C42 | Ø 42,4 mm 1 ¼" | 0,21 | 38 | 25 | 14 |
| 138D48 | Ø 48,3 mm 1 ½" | 0,22 | 41 | 25 | 14 |
Technische Daten
| Artikelnummer | 138A27 |
| Für Rohr-Außendurchmesser | Ø 26,9 mm |
| Werkstoff | Temperguss nach ASTM A197 |
| Oberfläche | feuerverzinkt nach ASTM A153, zusätzlich elektrogalvanisiert |
| Mindestwanddicke | 2,5 mm |
| Klemmschraube | Edelstahl-Schneidschraube 1/4", Anzugsmoment 40 Nm |
| Sicherheitsfaktor | 2,0 |
| Prüfung | TÜV Rheinland bauartgeprüft, Prüfbericht Nr. 17704961 001 |
Montage
Rohr in den Verbinder stecken, ausrichten und die beiliegende Edelstahl-Schneidschraube mit dem angegebenen Anzugsmoment festziehen. Die Schraube schneidet sich selbst ins Rohr – kein Vorbohren, kein Gewindeschneiden, kein Schweißen. Als Werkzeug genügt ein Innensechskantschlüssel.
Hinweis: Bei dynamischer Belastung den festen Sitz der Schraubverbindungen in regelmäßigen Abständen prüfen und nachziehen. Nicht für den Einsatz im Gerüstbau geeignet.
Produktsicherheit und Hersteller
Hersteller und verantwortliche Person in der EU
FeNau GmbHVeit-Stoß-Str. 20
90579 Langenzenn
Deutschland
