Eckstück verstellbar

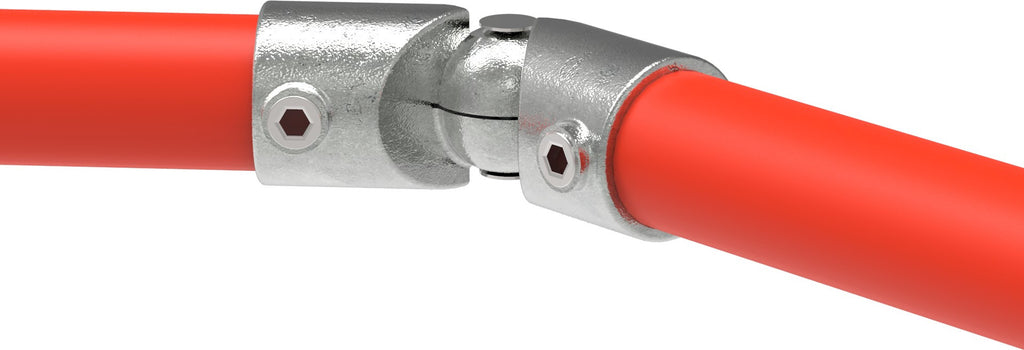

Dieses verstellbare Eckstück aus Temperguss ist für eine flexible Verbindung zwischen zwei Rohren geeignet. Es wird lediglich durch die beiden Rohre fixiert und ist somit sehr vielseitig einsetzbar.
| Artikelnummer | Durchmesser Rohr | Gewicht (in kg) | Maß a in Zeichnung (in mm) | Maß b in Zeichnung (in mm) |
| 125HB34 | Für Ø 33,7 mm 1" | 0,60 | 62 | 27 |
| 125HC42 | Für Ø 42,4 mm 1 ¼" | 0,87 | 75 | 32 |
| 125HD48 | Für Ø 48,3 mm 1 ½" | 1,05 | 85 | 35 |
Dieser Artikel zeichnet sich durch eine einfache und stabile Verarbeitung aus. Universell einsatzbar für vielfältige Anwendungen!
Nicht der richtige Rohrverbinder?
Kein Problem, wir können diese Art von Verbindern in vielfältigen Formen liefern. Gerne helfen wir Ihnen am Telefon.
Technische Daten
| Artikelnummer | 125HD48 |
| Für Rohr-Außendurchmesser | Ø 48,3 mm |
| Werkstoff | Temperguss nach ASTM A197 |
| Oberfläche | feuerverzinkt nach ASTM A153, zusätzlich elektrogalvanisiert |
| Mindestwanddicke | 2,5 mm |
| Zulässiges Biegemoment | 0,8 kNm |
| Klemmschraube | Edelstahl-Schneidschraube 3/8", Anzugsmoment 40 Nm |
| Sicherheitsfaktor | 2,0 |
| Prüfung | TÜV Rheinland bauartgeprüft, Prüfbericht Nr. 17704961 001 |
Montage
Rohr in den Verbinder stecken, ausrichten und die beiliegende Edelstahl-Schneidschraube mit dem angegebenen Anzugsmoment festziehen. Die Schraube schneidet sich selbst ins Rohr – kein Vorbohren, kein Gewindeschneiden, kein Schweißen. Als Werkzeug genügt ein Innensechskantschlüssel.
Hinweis: Dieser Rohrverbinder ist nicht für den Geländerbau und nicht für den Gerüstbau vorgesehen. Bei dynamischer Belastung den festen Sitz der Schraubverbindungen regelmäßig prüfen und nachziehen.
