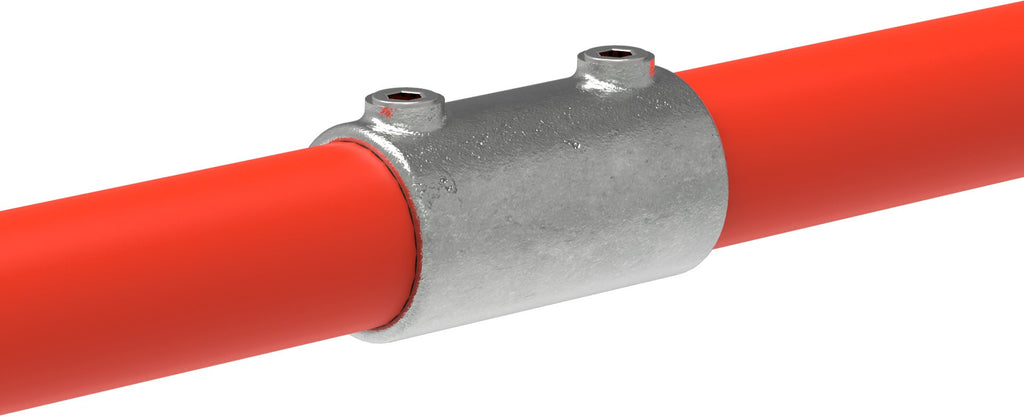

Verlängerungsstück außen
Verbindung zweier Rohre gleichen Durchmessers. Keine horizontale Belastung. Alternativ bietet sich der Innenverbinder Typ 150 an.
| Artikelnummer | Durchmesser Rohr | Gewicht (in kg) | Maß a in Zeichnung (in mm) |
| 149A27 | Ø 26,9 mm ¾" | 0,27 | 76 |
| 149B34 | Ø 33,7 mm 1" | 0,39 | 89 |
| 149C42 | Ø 42,4 mm 1 ¼" | 0,55 | 102 |
| 149D48 | Ø 48,3 mm 1 ½" | 0,56 | 102 |
| 149E60 | Ø 60,3 mm 2" | 0,88 | 120 |
Dieser Artikel zeichnet sich durch eine einfache und stabile Verarbeitung aus. Universell einsatzbar für vielfältige Anwendungen!
Nicht der richtige Rohrverbinder?
Kein Problem, wir können diese Art von Verbindern in vielfältigen Formen liefern. Gerne helfen wir Ihnen am Telefon.
Technische Daten
| Artikelnummer | 149A27 |
| Für Rohr-Außendurchmesser | Ø 26,9 mm |
| Werkstoff | Temperguss nach ASTM A197 |
| Oberfläche | feuerverzinkt nach ASTM A153, zusätzlich elektrogalvanisiert |
| Mindestwanddicke | 2,5 mm |
| Zulässiges Biegemoment | 1,0 kNm |
| Klemmschraube | Edelstahl-Schneidschraube 1/4", Anzugsmoment 40 Nm |
| Sicherheitsfaktor | 2,0 |
| Prüfung | TÜV Rheinland bauartgeprüft, Prüfbericht Nr. 17704961 001 |
Montage
Rohr in den Verbinder stecken, ausrichten und die beiliegende Edelstahl-Schneidschraube mit dem angegebenen Anzugsmoment festziehen. Die Schraube schneidet sich selbst ins Rohr – kein Vorbohren, kein Gewindeschneiden, kein Schweißen. Als Werkzeug genügt ein Innensechskantschlüssel.
Hinweis: Bei dynamischer Belastung den festen Sitz der Schraubverbindungen in regelmäßigen Abständen prüfen und nachziehen. Nicht für den Einsatz im Gerüstbau geeignet.
