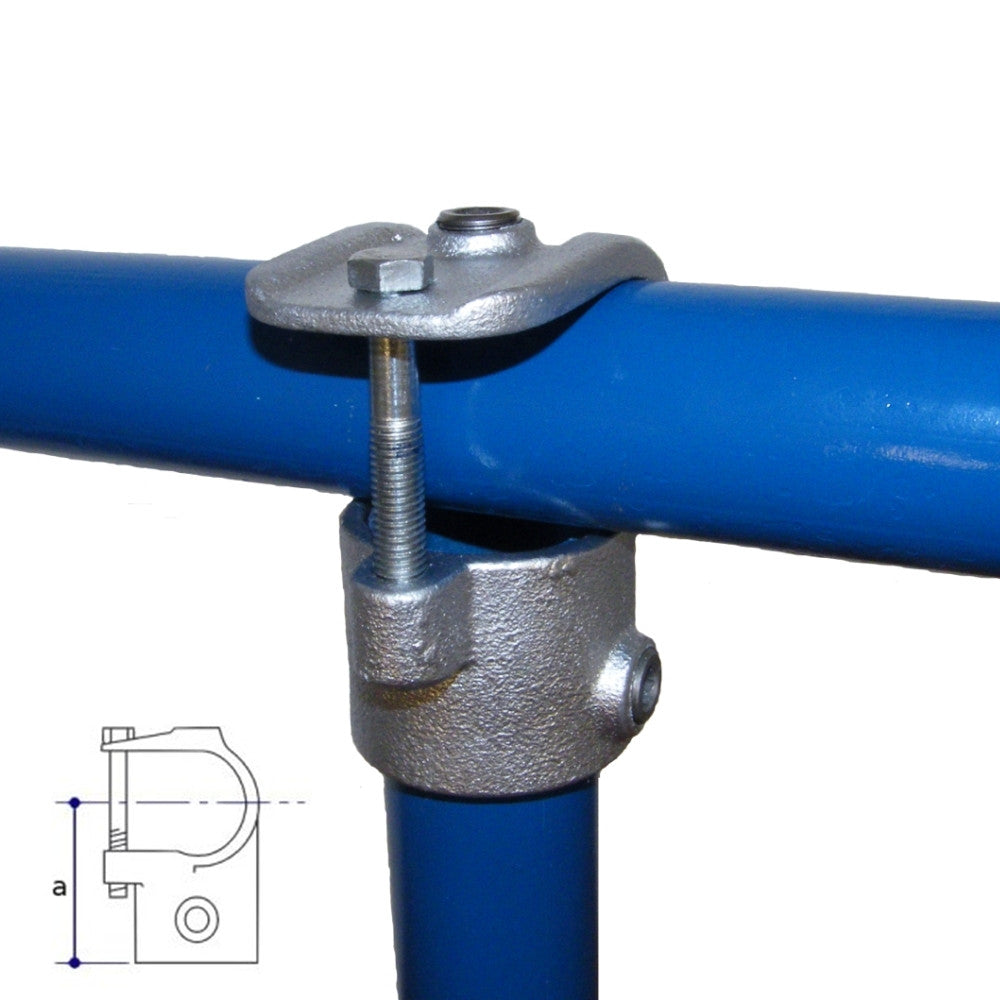

135B34 - T-Stück offen
aus feuerverzinktem Temperguss mit Edelstahl-Klemm-Schneidschrauben
für Ø Rohr: 33,7 mm
Gewicht: 0,42 kg
Maß a: 52,5 mm
Technische Daten
| Artikelnummer | 135B34 |
| Für Rohr-Außendurchmesser | Ø 33,7 mm |
| Werkstoff | Temperguss nach ASTM A197 |
| Oberfläche | feuerverzinkt nach ASTM A153, zusätzlich elektrogalvanisiert |
| Mindestwanddicke | 2,5 mm |
| Zulässiges Biegemoment | 1,1 kNm |
| Zulässige Demontagekraft | 6,8 kN |
| Klemmschraube | Edelstahl-Schneidschraube 1/4", Anzugsmoment 40 Nm |
| Sicherheitsfaktor | 2,0 |
| Prüfung | TÜV Rheinland bauartgeprüft, Prüfbericht Nr. 17704961 001 |
Montage
Rohr in den Verbinder stecken, ausrichten und die beiliegende Edelstahl-Schneidschraube mit dem angegebenen Anzugsmoment festziehen. Die Schraube schneidet sich selbst ins Rohr – kein Vorbohren, kein Gewindeschneiden, kein Schweißen. Als Werkzeug genügt ein Innensechskantschlüssel.
Hinweis: Bei dynamischer Belastung den festen Sitz der Schraubverbindungen in regelmäßigen Abständen prüfen und nachziehen. Nicht für den Einsatz im Gerüstbau geeignet.
