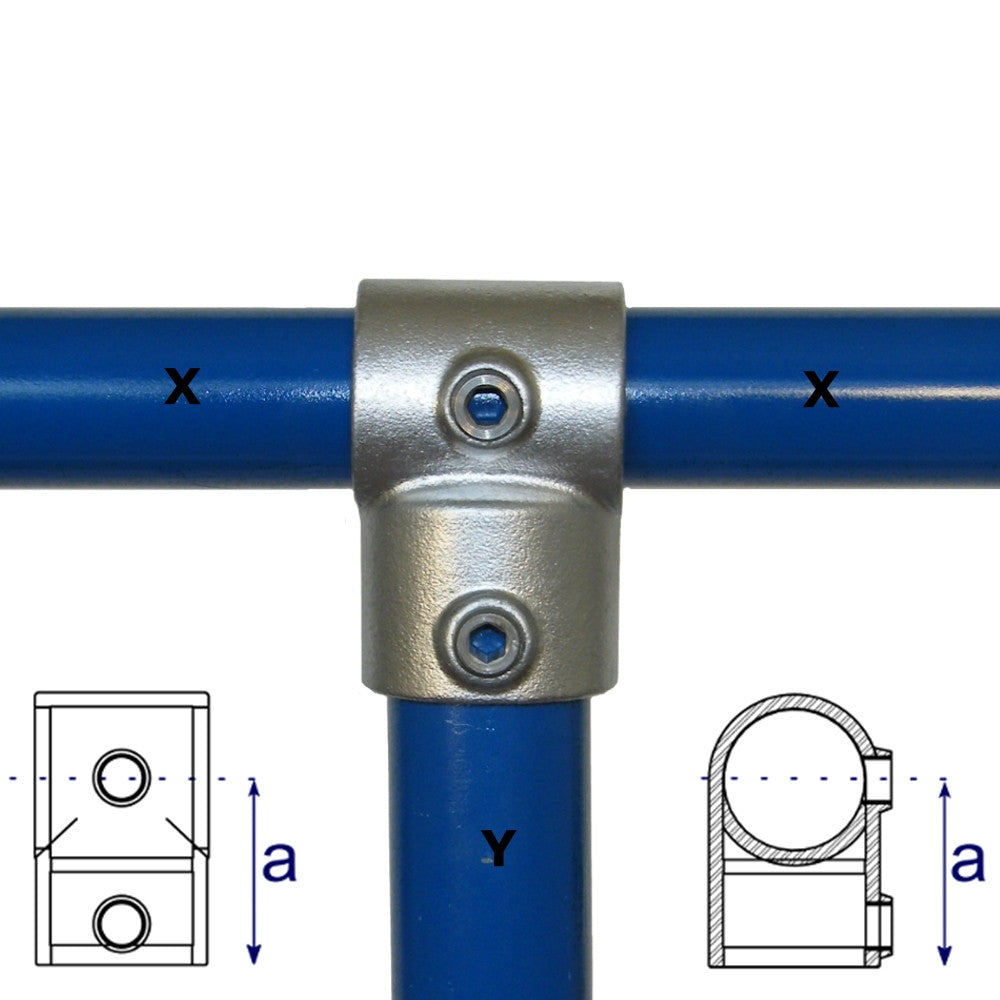

101B34/C42 - T-Stück kurz
aus feuerverzinktem Temperguss mit Edelstahl-Klemm-Schneidschrauben
X für Ø Rohr: 33,7 mm
Y für Ø Rohr: 42,4 mm
Gewicht: 0,45 kg
Maß a: 56 mm
Technische Daten
| Artikelnummer | 101B34/C42 |
| Für Rohr-Außendurchmesser | Ø 42,4 auf Ø 33,7 mm |
| Werkstoff | Temperguss nach ASTM A197 |
| Oberfläche | feuerverzinkt nach ASTM A153, zusätzlich elektrogalvanisiert |
| Mindestwanddicke | 2,5 mm |
| Zulässiges Biegemoment | 0,9 kNm |
| Zulässige Demontagekraft | 6,8 kN |
| Sicherheitsfaktor | 2,0 |
| Prüfung | TÜV Rheinland bauartgeprüft, Prüfbericht Nr. 17704961 001 |
Montage
Rohr in den Verbinder stecken, ausrichten und die beiliegende Edelstahl-Schneidschraube mit dem angegebenen Anzugsmoment festziehen. Die Schraube schneidet sich selbst ins Rohr – kein Vorbohren, kein Gewindeschneiden, kein Schweißen. Als Werkzeug genügt ein Innensechskantschlüssel.
Hinweis: Bei dynamischer Belastung den festen Sitz der Schraubverbindungen in regelmäßigen Abständen prüfen und nachziehen. Nicht für den Einsatz im Gerüstbau geeignet.
